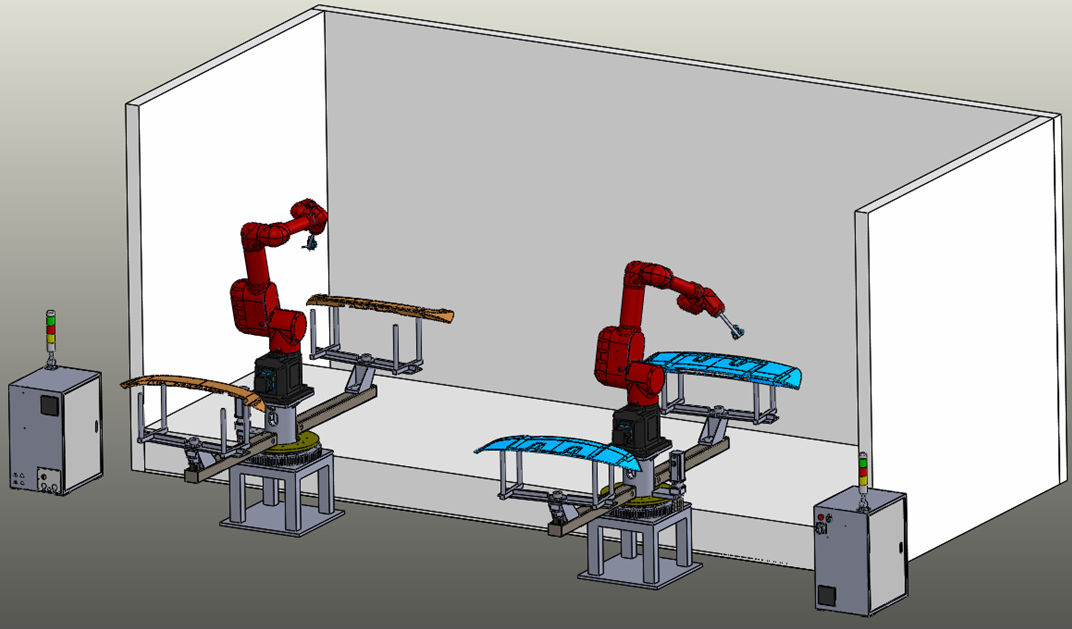

自動噴涂車間排風系統的組成結構

自動噴漆車間的排風系統包含供鮮風柜、恒溫恒濕空調供風柜、排風管及周邊風槽等。

供鮮風柜
供鮮風柜室體采用鍍鋅板制作，底架采用槽鋼制作，做環氧防腐涂料。過濾系統設置采用濕簾過濾-G4初效過濾-F7中效過濾-F9中效過濾。濕簾水循環水池采用1.5MM不銹鋼板制作，柜體設有檢修門和照明，方便檢修、清掃。風機及水泵采用臺產優質品牌，風機與風管機風柜鏈接采用軟連接，風機安裝需要做防震處理。噴漆生產線整體結構牢固無漏水漏風現象，變頻器調節風量(可手動調節)。

恒溫恒濕空調供風柜
全新風恒溫恒濕組合式風柜功能段有新風水噴淋段、G4初效段、F7中效段、表冷段、加熱段、加濕段、風機段、F9中效段。進風機組柜體設置在車間外部，風機與風管均采用軟連接，風機及水泵采用臺產優質品牌。柜體設有檢修門和照明，方便檢修、清掃，柜體外設有可視指針式壓差表，可確定過濾棉的清理更換時間。自動噴漆室采用50mm厚阻燃聚氨酯板制作室體，壁厚1.0mm。恒溫恒濕型風柜及單冷型風柜底部均全部面鋪墊接水盤，設有變頻器可調節送風量的大小，所有風柜基本參數均需要接入上、下件區域控制箱內集中控制。空調送風箱底部要做防漏處理，空調外機增加防水罩。

排風系統及周邊風槽
排風管頂端端口須設置防風防水罩，排風管出風口面與進風管的采風面不能統一面，排風管出風口高于進風管的采風面，安照采風面取上風口，出風口取下風口設計的原則。所有空調進風管外壁須用保溫材料包裹。采風面與排風面設計時要考慮不同一面進行采風與排風。
